随着城市基础设施建设的快速发展，排水检查井作为地下管网系统的关键节点，其设计规范与施工标准的重要性日益凸显。本文将以“02S515排水检查井图集”为核心，结合国标建筑排水设计规范，解析其应用场景及数字化工具的创新价值，为工程师、施工方及行业研究者提供实用指南。

一、核心功能解析：从图集到规范的全覆盖

1. 资源整合与精准检索

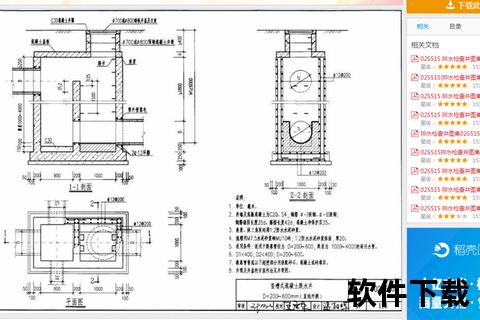

该工具以02S515图集为基础，整合了圆形、矩形、扇形等砖砌及混凝土检查井的详细构造参数，包括井体尺寸、流槽形式、盖板配筋等图纸。用户可通过直径（Φ700-1500mm）、材质（砖砌/混凝土）等标签快速定位目标方案，并一键获取对应的施工要点及材料强度要求。例如，砖砌井墙需采用MU10砖与M7.5水泥砂浆，而混凝土井墙强度需达C30，抗渗等级P6。

2. 规范联动与智能校验

工具内置《建筑给水排水设计规范》（GB50015-2019）及《建筑给水排水与节水通用规范》（GB55020-2021）的条文关联功能。设计时，若覆土深度超出4米或管径超过2000mm，系统将自动提示风险并推荐20S515等替代方案，避免因标准迭代导致的合规性问题。

3. 工程量计算与BIM集成

针对工程预算需求，工具提供检查井的混凝土用量、钢筋配置量等自动计算模块。例如，矩形检查井盖板配筋图可分解为受力筋、分布筋的规格与间距，并导出Excel清单。高级版还支持BIM模型导出，与Revit等软件无缝对接，实现设计施工一体化。

二、一站式下载与安装指南

1. 多平台适配与免费获取

用户可通过官方网站或应用商店下载安装包（约12.3MB），支持Windows、Android及iOS系统。免费版提供基础图集查阅功能，专业版（含规范库及计算工具）可通过企业邮箱认证解锁。

2. 安装流程（以Windows为例）

三、高效使用教程：从入门到进阶

1. 基础操作：图纸浏览与标注

2. 规范查询与冲突检测

在“规范库”中输入关键词（如“防回流”），可定位GB55020-2021中关于倒流防止器的设置要求。设计管道时，若接口位置与规范冲突，工具将以红色框线警示并显示修正建议。

3. 实战案例：矩形检查井施工模拟

四、安全性与可靠性保障

1. 数据加密与隐私保护

用户图纸及项目数据采用AES-256加密存储，传输过程通过SSL协议防护。企业版支持本地服务器部署，杜绝云端泄露风险。

2. 官方正版溯源

所有图集均来自住建部公开资源，更新日志可追溯至2002年原版及2003年修订版。安装包经MD5校验（8146d6f16387e14767039ba62b53ca11），杜绝篡改。

3. 用户权限分级

五、用户评价与行业反馈

六、未来展望：智能化与生态扩展

1. 标准动态追踪：计划接入住建部标准库API，实时推送规范更新及替代公告。

2. AI辅助设计：基于机器学习算法，实现井体结构的自动优化建议（如材料替换、成本压缩）。

3. 施工管理协同：开发移动端巡检模块，支持现场拍照对比图纸，标注施工偏差。

02S515排水检查井图集及其数字化工具，不仅为传统设计提供了高效解决方案，更通过规范联动与智能计算推动了行业标准化进程。随着智慧城市与绿色建筑的深化，此类工具将在设计精度、施工安全及资源节约层面发挥更大价值。
